小户型住宅因面积紧凑，对设计施工图纸的精确性要求更高。一套完整的CAD施工图不仅是施工依据，更是控制预算、保证空间利用率的关键。以下从图纸组成、关键尺寸和常见问题三方面展开。

一、图纸组成

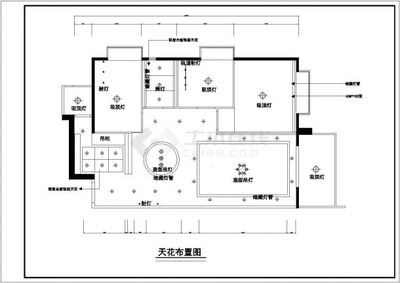

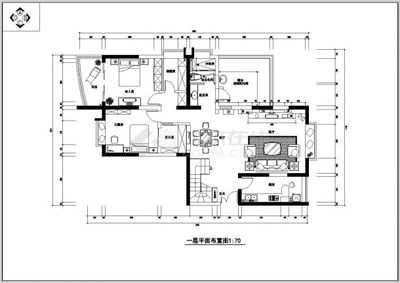

小户型装修CAD图纸通常包含：原始结构图、平面布置图、拆改尺寸图、地面铺装图、天花吊顶图、开关插座点位图、给排水点位图、强弱电布线图、立面图及节点大样图。其中平面布置图需反复推敲动线，避免家具阻挡通道。

二、关键尺寸参考

1. 通道宽度：不窄于0.8米，建议1.0米；2. 卧室主通道：床侧留0.6-0.8米；3. 厨房台面：进深0.6米，吊柜底距台面0.6-0.7米；4. 卫生间：淋浴区不小于0.9×0.9米；5. 阳台改书房：书桌深度0.5米，两侧留0.5米。

三、常见问题与解决

1. 承重墙误拆：需在原始结构图中标注黑粗线墙，不可改动。2. 插座预留不足：床头每侧至少1个五孔，沙发两侧各1个，橱柜台面每0.9米1个。3. 吊顶压抑：小户型建议局部边吊，或直接平顶走石膏线。4. 窗户被柜体遮挡：绘图时需核对窗高，地柜高度不超过窗台。

CAD施工图应标注清晰、比例准确。建议用户参考土木在线等平台的成套图纸时，重点比对自己户型尺寸，切不可直接套用。定稿前需与施工方交底，逐项确认无误后方可开工。
